Системи за складиштење енергије играју пресудну улогу у модерним системима напајања, посебно са све већим продором обновљивих извора енергије. Четири - квадрантно деловање за складиштење енергије важан је концепт који описује карактеристике протока електричне енергије између система складиштења енергије и мреже за напајање.
Према ГБ / Т {44026 - 2024 "техничкој спецификацији за монтажну кабину - тип литијум - ИОН-а. - ионски систем за складиштење батерије", излаз снаге енергетског складишта треба подесити у четири квадранта1.
1.Басични концепт складиштења енергије Четири квадранта
1.1 1-Најмање фактора снаге
Постоје 4 каталије које треба узети у обзир.
У првом квадранту, и активна снага (П) и реактивна снага (к) система за складиштење енергије су већа од 0. Систем за складиштење енергије је у пражњено стање, ослобађајући активну снагу на решетку и пружање реактивне снаге истовремено. То је обично случај када је мрежи потребно додатно активно напајање и реактивна подршка за напајање током Пеакта - периода оптерећења2.
У другом квадранту, активна снага система за складиштење енергије је мања од 0, а реактивна снага је већа од 0. Грид испоручује активну енергију на систем за складиштење енергије, док систем за складиштење енергије пружа реактивну накнаду снаге. Ова ситуација се може догодити када мрежа има водећи фактор снаге и потребна су индуктивна накнада за реактивну енергију, а систем за складиштење енергије може апсорбирати активну власт за пуњење током пружања реактивне снаге2.
У трећем квадранту, и активна снага и реактивна снага система за складиштење енергије су мањи од 0. Грид испоручује и активну енергију и реактивну енергију на систем за складиштење енергије, а систем за складиштење енергије је у стању пуњења и апсорбује реактивну власт споља. Ово је нормално стање пуњења система за складиштење енергије када мрежа има довољно снаге, а систем за складиштење енергије треба наплатити2.
У четвртом квадранту, активна снага система за складиштење енергије је већа од 0, а реактивна снага је мања од 0. Систем складиштења енергије испоручује активну снагу на мрежу и апсорбује реактивну власт споља. Ово се може користити за регулисање напона мреже током одређених радних услова, на пример, када је решевни напон превисок и потребна је капацитивна накнада за реактивну енергију, систем за складиштење енергије може испразнити активну снагу у апсорпцији реактивне моћи2.
1.2КалКулирајући фактор снаге
Коришћење Питхагорове теорема можемо израчунати трећи параметар из било којег 2 од ових параметара на следећи начин3.
Питагорова теорема каже а² + б²=ц²
Поред тога користимо правило СОХЦАХТОА
Сине φ=супротна / хипотенуза
Цос φ=суседни / хипотенуза
Тан Φ=насупрот / суседно
1.3 Угао фактора
Угао фактора снаге се такође обично односи на угао фазе.
Израз фактор снаге (ПФ) је једноставно однос између стварне или "истинске" снаге (П) и привидне снаге. Док је реактивна снага (К) реактивна компонента.
Фактор снаге (ПФ)=Реална снага КВ (П) / Привидна снага КВА (С)
На пример за праву снагу=80 кВ и реактивна снага=100 кВа имамо
Пф=80 / 100=0.8
Тхе представља губитак од 20% !!! и да ли се у многим куцају много горе3.
2.СиГИФИФИКАНЦА ТРШИНА - КУДАРЦА РАДА
Четири - квадрантна операција система за складиштење енергије има важан значај за стабилно управљање и ефикасно управљање системом напајања.
Пре свега, то може побољшати квалитет електричне енергије мреже. Подешавањем активне и реактивне снаге у различитим квадрантима, систем за складиштење енергије може надокнадити флуктуације снаге и нестабилности напона узроковане обновљивим изворима енергије, као што су ветар и соларна снага. На пример, када се излазна снага ветра изненада смањује, систем за складиштење енергије у првом квадранту може брзо да ослободи активну моћ да би одржао стабилност фреквенције и напона мреже4.
Друго, то може побољшати поузданост електроенергетског система. У случају грешака или хитних случајева мреже, систем за складиштење енергије може да ради у различитим квадрантима како би се обезбедила подршка за хитну снагу и реактивну накнаду снаге. На пример, током грешке за напајање кратких кривица, систем складиштења енергије у комбинацији са статичким синхроним компензачем (Статцом) може унети или апсорбирати активну и реактивну снагу у антипатију са линијским токовима да би се постављали и стабилизовали систем напајања4.
Коначно, то може побољшати ефикасност коришћења уређаја за складиштење енергије. Четири операција - квадрант омогућава да се систем за складиштење енергије напуни и испушта у различито време и под различитим условима фактора снаге, чинећи потпуну употребу капацитета батерије и других медија за складиштење енергије4.
3. Рекеализација технологија четири операције - квадрант

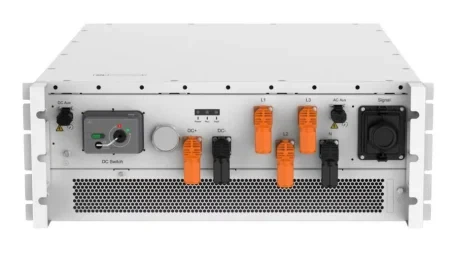

Реализација четворице - квадрант система енергетског система за складиштење углавном зависи од система конверзије напајања (рачунара) и стратегије контроле.
За рачунаре, обично усваја топологију претварача у више- нивоу, као што је каскадед Х - мост (ЦХБ) претварач. ЦХБ Цонвертер - систем за складиштење енергије батерије (БЕСС) може да реализује четири операције - квадрант контролише протока електричне енергије између батерије и мреже5. Као што је предложен у раду "Четири квадрантс контрола високог - напона трансформаторка, ЦомпенСитинг систем складиштења енергије и реактивне енергије у батерији", векторским декомпозицијом наносе фазе модулације - матичне фактора модулације, а све суб - модули фактор снаге {- модула, а све суб - модули фактор снаге {- модула. - Граница циклуса6.
У погледу стратегије контроле, потребна је свеобухватна стратегија контроле. На пример, стратегија контроле предложена за ЦХБ - на бази БЕСС-а укључује квантитативно распадање компоненти батерије са ЛЦ филтером, добијајући изведив спектар избегавања Мицро - циклуса под четири - квадрант, и анализирајући јединствену стратегију модулације с обзиром на изједначавање уједначене уједначењу7.
Други пример је четири Систем регулације енергије - квадранта који је предложио одељење за електротехнику ЦСИНГХУА и друге јединице. Овај систем комбинује складиштење енергије и статцом и може да обезбеди накнаду напајања, регулације и подршку за случајност, таласни облик и неизвесност нове енергије. Може да одговори на отпрему мреже у 5 милисекунди и оствари брзо подешавање активне снаге од 0 до 100% у року од 150 милисекунди8.
4. Апликацијски случајеви четири - операције квадранта
У неким великим ветром - ветром - соларним постројењима за складиштење, систем за складиштење енергије може да ради у различитим квадрантима према производњи ветра и соларне снаге и потражње мреже. Када су ветар и соларна моћ обилно, систем за складиштење енергије може да ради у трећем квадранту да напуни и чува енергију; Када су ветар и соларна снага недовољна, може да ради у првом квадранту да би се испустила и снабдевала снагом на мрежу.
У мрежи за дистрибуцију електричне енергије, систем за складиштење енергије се такође може користити за регулацију напона и реактивну накнаду снаге. Радећи у другом и четвртом квадранту може прилагодити напон дистрибутивне мреже и побољшати фактор напајања корисника9.
Четири - квадрантни рад система за складиштење енергије важна је технологија у модерним напајањима. Може побољшати квалитет електричне енергије, побољшати поузданост система и повећати ефикасност коришћења уређаја за складиштење енергије. Уз континуирани развој нових енергетских технологија и све веће потражње за стабилношћу електроенергетског система, четири - рад система за складиштење енергије играће све важну улогу у будућем систему напајања.
[1] ГБ / Т 44026 - 2024, техничка спецификација за монтажну кабину - тип литијум - ИОН-а.
[2] Специјални одбор за технологију складиштења енергије, увод у техничке захтеве за контролу енергије за складиштење енергије.
[3] Фастронска електроника, како функционише корекција фактора снаге.
[4] Доудинг.цом, метода планирања за складиштење енергије за повећање фотонапонске потрошње и сигурност дистрибутивних мрежа и безбедност дистрибутивних мрежа.
[5] ИЕЕЕ, четири - Операција квадратних операција ЦАСЦАДЕ Х - Систем за складиштење батерије Цонвертер Цонвертер.
[6] Поступак ЦСЕЕ, четири технологија контроле операције квадранта за високи - напон директно - висио је велику симпатичну папучицу - капацитет са складиштењем енергије и реактивне снаге реактивне снаге.
[7] АЕПС, оптимизована стратегија конфигурације за складиштење енергије у дистрибутивним мрежама које разматрају четири - струја.
[8] Вијести о Универзитету Тсингхуа, четири систем за регулацију енергије - квадранта.
[9] Доудинг.цом, истраживање о директној снази + стратегија контроле Бесса.
