Солар фотонапонска (ПВ) систем је скуп повезаних компоненти који се састоје од ПВ модула, соларног претварача и пристрасности - на - систем (БОС) који може да створи и складиштим соларну генерацију. Постизање оптималне ефикасности у ПВ систему захтева оптимизацију бројних фактора и разумевање функционалности и конфигурације компоненти. Поред тога, технике савладавања праћења и поузданих метода инжењерства су пресудни за осигурање дугог вечности ПВ система. Ево 8 различитих софтвера за пројектовање соларних фотонапонских система.
1 Хомер Про - Хомер Енерги, УСА
2 пв ф - цхарт - ф - цхарт софтвер, САД
3 ПВПланнер - Соларгис, Словачка
4 ПВСИСТ - ПВСИСТ СА, Швајцарска
5 РЕТСцреен - Природни ресурси Канада, Канада
6 Модел савјетника система (САМ) - Национална лабораторија за обновљиву енергију (НРЕЛ), САД
7 СОЛАР ПРО - Лаплаце Системс, Јапан
8 Хелиосцопе - Аурора Солар, САД
Поређења ових програма је постигнуто како се утврди како је сваки добар у дизајну и симулацији соларних ПВ система за напајање. Анализа је извршена са фокусом на СПВ напајање и самим тим и програми који симулирају друге изворе обновљивих извора енергије попут ветра, биомасе итд. Можда не морају нужно добити више склоности. На основу индивидуалног покушаја аутора који користе ове програме у складу са сталним оценама параметара пројекта предвиђене су на крају чланка. Разматрани су следећи критеријуми:
-
Функције и УСП
-
Кориснички интерфејс
-
Историјски временски подаци
-
Информације о модулу и претварача
-
Цена
-
1 ХОМЕР ПРО
Развио НРЕЛ (национална лабораторија за обновљиве изворе енергије) САД и касније побољшана и дистрибуирана од стране ХомеРе Енерги је микро - софтвер за оптимизацију Грид. Хомер означава модел хибридног оптимизације за вишеструки енергетски ресурси и долази са симулацијом, оптимизацијом и алатима за анализу осетљивости.
ЦАПЕКС и ОПЕКС прорачун могуће помоћу чаробњака за пројекте. Симулирајте више извора енергије. Додајте више оптерећења. Фактори попут брзине ветра, трошкове горива и казне емисије могу се укључити у израчун. Претраживање локације по имену могућа. Није посебно дизајнирано за соларне пв. Не генерише ИВ податке о кривуљи или се засјенити анализу. Такође је ПВ извештај о производњи електричне енергије мање свеобухватан и детаљан због ограничених информација о временским подацима и модулима. Многи фактори губитка током генерације електричне енергије ПВ не додају се израчунавању.
Шематски приказ је користан. Графички систем менија је плус. Не интуитивно и превише параметара који ће се ручно додати.
Може да увози података ТМИ2 / ТМИ3 са веб странице НРЕЛ. Такође се подаци НАСА и СОЛАРГИС могу увести са својих веб локација. Не долази у пакету са бесплатним временским подацима.
Може да увози податке о модулу. У програм су укључене само 8 модула (укључујући 1 генеричке) и 8 (укључујући 1 генеричке) претварача.
Доступно је лиценцирање у облаку. Потпуно оптерећена стална верзија доступна у комерцијалној 4.200 УСД / ИНР 280.000 образовања 2.100 УСД / ИНР 140.000 и студент 350 УСД годишње / ИНР 23,407 годишње
ОВДЈЕ СВОЈЕ 30 ДАНА ДОСТАВИТЕ СЕ
Снимке екрана Хомер верзије Кс 64 3.6.3
(Фиг.1а) Дизајн интерфејса са шематским погледом
(Фиг.1б) Извештај симулације
2 пв ф - графикон
Развијен Факултетима Универзитета у Висцонсину, ПВ Ф - Графикон је програм дизајна анализе ПВ система који користи СОЛАРСКЕ ЗРАЧИНЕ ДАТА да би израчунали производњу ПВ електричне енергије не узимајући у обзир варијације које узрокују ПВ модуле, претварачима и другим променљивим. Овај програм је намењен академским сврхама.
Једноставан програм који израчунава емисију ПВ енергије на основу генеричког модула и претварача. Сви подаци који се додају ручно и зато је тешко брзо упоредити податке о производњи модула, капацитета локације или локације. Нема сењске анализе. Није погодно за израчунавање ПВ снаге у стварним светским условима. Једноставни графикон или табелирани подаци могу се генерисати, али се не могу извозити.
Веома основно и згодно за израчунавање када се подаци уносе ручно за сваки параметар. То је збирка макронапољених табела. Веома ограничена аутоматизација и нису доступне чаробњака.
300 локација се уноси са софтвером. Не постоји опција за увоз временских података из уобичајених извора попут ТМИ3. Подаци се могу додати само ручно.
Нема опсега за модул или претварач података који ће се додати у израчунавање.
Студент 400 УСД / ИНР 26.750 Академска 600 УСД / ИНР 40.000
Снимке екрана ПВ Ф - Графикон верзије 3.55В
(Сл.2а) Дизајн интерфејса са ручним екраном уноса података
(Сл.2б) Месечна генерација, економски прорачуни и извештај о ефикасности
3 пвпланнер
Овај софтвер долази од провајдера базе података соларне ресурсе СОЛАРГИС. То је софтвер за на бази облака који ради на СААС-у (софтверу као услугу) платформу и тврди да су њихови подаци веома тачни и нуде ригорозни систематски приступ валидацији повећавајући поузданост података.
Тачни сателитски подаци омогућавају кориснику да процени соларну зрачење и ПВ потенцијал локације и генерише извештај на 14 језика. Аутоматски израчунава терен за сјенчање, међутим, нема могућности за подешавање околних структура или урањања у близини анализе сенчења. Доступан је само као онлине верзија, па је интернетска веза обавезна. Омогућује компанијама да користе свој АПИ и приступи соларгису путем 3рд партијских апликација.
Једноставно подешавање симулације у три корака. Интерактивне мапе соларне ресурсе високе резолуције (ИМАПС) омогућавају корисницима да тачно одређују локацију сајта. Интерфејс је уредни и интуитиван, али наступ интерфејса може утицати на брзину интернета која је недостатак мрежног софтвера.
Дугорочни годишњи и месечни просечни подаци укључују се у основни пакет. Не постоји могућност увоза других типова података попут НАСА, МЕТЕОНОРМ, САМ или корисника забиљежених података.
Користи генеричке модуле који се заснивају у просеку 18 најчешће кориштених модула различитих маркица и корисника бирају између ЦСИ, ЦДТЕ и ЦИС модула. Претварач је такође генерички где корисник може дефинисати ефикасност. Они тврде да је варијација у већини модула није већа од 1,22% што је мање од варијације у соларном зрачењу, отуда и потреба да се база података модула и инвертер не појави.
Једна локација и функција без карте - 560 УСД / ИНР 37,500 годишње. Вишеструка локација и Функција без карте - 1.700 УСД / ИНР 115,000 годишње. Више локација + Функција мапа + директни нормални подаци о зрачењу (ДНИ) - 3.600 УСД / ИНР 241,500 годишње.

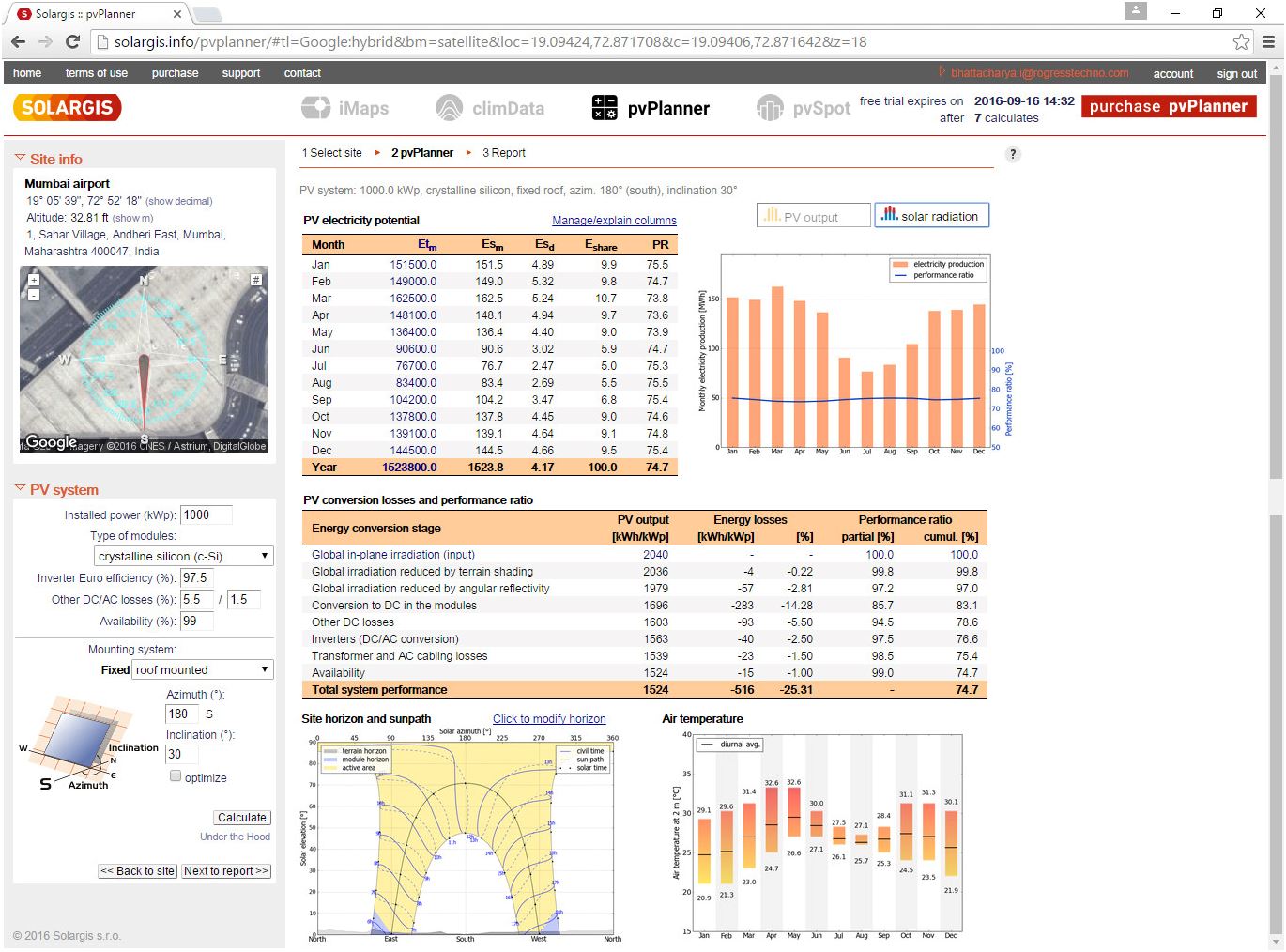

Снимке екрана ПВПланнер верзије 2.0
(Фиг.3а) Интерактивна функција ИМАП-а која омогућава кориснику да утврди локацију
(Фиг.3б) ПВ излазни подаци одабране локације
(Сл.3Ц) Подаци о соларним зрачењима одабране локације
(Сл.3Д) Извештај о преузимања генериран је у ПДФ / Екцел / ЦСВ формату и 14 језика
4 пвсист
Развијен од стране швајцарског физичара Андре Мермоуд и инжењер електротехнике Мицхел Виллоз Овај софтвер се сматра стандардним за дизајн и симулацију ПВ система широм света. Програмери тврде да је овај софтвер дизајниран да користе архитекти, инжењери, истраживачи и студенти.
Брза процена производње на фази планирања пројекта, детаљна студија, димензионирање, процена по сату и генерација извештаја су њене кључне карактеристике. Практичан алат за дизајн за ПВ системски дизајн и процену. Симулира већину параметара које захтевају дизајнери ПВ система и помаже да се генеришу свеобухватни извештај симулације.
Омогућава висок ниво контроле различитих фактора. Тамо где овај програм заостаје је његова способност да се бави анализом сенки. То је перспективни алат с рубљем на понављајућој употреби и осећа нестабилно симулирање засјењења и не пружа никакве визуелне знакове засјене. Екран програма се не може максимизирати, стога може бити заморно да бисте видели све параметре ако користе мали монитор.
Најновија датотека са подацима МЕТЕООНОРМ-а. Такође може око 15 различитих извора података који покривају већину региона широм света. Такође може да увози податке о дефинисању корисника.
Пакета база података из Пхотон публикације која наводи хиљаде модула и претварача модела. Такође се могу унети и кориснички дефинисани подаци.
Ограничена верзија омогућава и до 30кВ инсталација и бродова за 1.040 УСД / ИНР 70.000. Неограничена верзија бродова за 1,351 УСД / ИНР 90,685
Снимке екрана пвсист верзије 6.47
(Сл.4А) Екран за подешавање пројекта
(Сл.4б) Параметри симулације пројекта
(Сл.4ц) Подешавање коефицијената губитака
(Сл.4Д) Анализа за сјенчање помоћу перспективног алата
(Фиг.4е) алат за оптимизацију параметара
(Сл.4Ф) Резиме извештаја
(Сл.4Г) Извештај о производњи енергије
(Сл.4Х) Извештај о губитку у којем се наводи различите факторе
5 РЕТСцреен
Развијен од стране Националних ресурса Канада је Екцел - заснован на софтверском алату за анализу чистих енергије који помаже доносиоцима одлука и неуредно одредити техничку и финансијску одрживост потенцијалне обновљиве енергије, енергетске ефикасности и ЦО - пројеката генерације.
Бесплатни програм који се састоји од макронапољених прорезиваца који има све формуле на месту за израчунавање различитих врста енергетских извора, укључујући соларне ПВ и омогућава кориснику да израчунава ПВ генерацију електричне енергије на основу локације, анализу трошкова и утврђује изводљивост пројекта. Добро за студенте и згодан алат за оне који би могли желети да погледају инвестиције и враћају се на соларни ПВ пројекат у раној фази. Нема никакву сеншку анализу или функцију извештавања.
Прилично је једноставан за употребу јер је то редован екцел прорачунску таблицу да је већина корисника навикнута и да ли је Макрои омогућен са опцијама да бирају са падајућих листа. Не постоји много обима модификације ових вредности и процената.
Долази утоварен са историјским временским подацима из базе података НАСА-е која покрива све велике градове широм света. Нема обима додавања других извора података или прилагођених података.
Долази са ограниченим бројем модула, али не и претварачима. Не постоји опсег за додавање прилагођених модула или претварача података.
Без трошкова. На располагању за преузимање са веб локације на националном ресурсима Цанада.
Овде набавите своју бесплатну копију
Снимке екрана ретсцреен верзија 4
(Сл.5а) Почетни екран на којем се бирају детаљи и локација пројекта
(Сл.5б) Одабир података о климима
(Сл.5Ц) Одабир модула и жељену оцену
(СЛИКА.5Д) Процене генерације електричне енергије остварене заједно са финансијским и анализом емисија
6 Модел саветника за систем (САМ)
Слободни софтвер који је развио америчко одељење за енергетику (ДОЕ) и националне лабораторије за обновљиве изворе енергије (НРЕЛ), то је учинка и финансијски модел који је дизајниран да помогне у доношењу одлука (узимајући у обзир америчке податке и енергетске политике) у фази планирања пројекта.
Сам чини предвиђања перформанси и трошкове процене енергије за мрежу - повезани напајање засноване на инсталационим и оперативним трошковима и параметрима дизајна система које је корисник одредио. Има унапред подешене врсте финансијских модела који се користе у САД-у и корисник може да одабере одговарајућу опцију и пружи допринос да покрене симулацију и генерише извештаје о производњи, губицима и финансијским извјештајима. Не нуди анализу за сјенчање, већ може увести ове податке од Пвсист-а.
Потребна је пуно ручног уноса података и ако сте особа која нема позадину у дизајну ПВ система, можда ћете је наћи мало неодољиви.
Преузимања података из националне базе података соларне зрачења од нас која покрива многе градове из целог света. Омогућава увоз података ТМИ2, ТМИ3 и ЕПВ.
Велика база података модула и претварача које је наведено ЦЕЦ (Цалифорниа Електротехнијска комисија) и Сандиа Натионал Лабораториес је с софтвером или се могу слободно преузети.
Без трошкова.
Овде набавите своју бесплатну копију
Снимке екрана Сам верзије 3.14
(Фиг.6а) Одабир локације пројекта
(Сл.6б) Одабир модула и жељену оцену
(Сл.6Ц) Уредник за обрачун за сенчење
(Сл.6Д) Покретање симулације
(Сл.6Е) Симулациони извештај
7 СОЛАР ПРО
Ово је једини софтвер на листи МНРЕ који нуди минут -. - Минуте Прорачун што га чини једним од најтачнијих, а и једини софтвер који нуди интерактивни 3Д кориснички интерфејс који омогућава уградња у реалном времену у реалном времену.
Нудећи високе нивое тачности ПВ генерације енергије због јединственог минута - на - минутно обрачунску формулу која узима кумулативно читање киловата уместо уобичајеног просечног читања киловат-чара узео је већину других софтвера. Такође је детаљна интерактивна у близини анализе засјењења омогућава кориснику да утврди одређене области на које се утичу и дају потребне промене у дизајну да побољшају производњу. Такође је вредно поменути је Функција мапа која помаже у цртању излаза сајта уз помоћ сателитских снимка.
Један од најкориснија - пријатељских корисничких интерфејса. Симулацијски чаробњак води кориснику да брзо постави инсталацију да ли је то пројекат на крову или Мегаваттер. 3Д ЦАД окружење омогућава кориснику да интерактивно изгради окружење око ње повлачењем и испуштањем 3Д објеката. Тачне анимације приказују ефекат сјенилања на модулама и корисницима може да подеси положај објеката који долазе на сунчевом путу и одмах погледајте резултате на погођене модуле. Изграђени - у Фун функцији мапа штеди дизајнер време које је потребно за обављање визуелног анкете и обрачуна подручја.
Софтвер се испоручује са подацима са стотинама временских станица широм света. Корисник такође може да одлучи да увози Метеонорм, солар ГИС или кориснички генерисани подаци сачувани у табуларном формату.
Долази у пакету са преко 25.000 модула и претварача наведених на фотона бази података. Корисник такође може да одабере генеричке модуле и претвараче са листе која омогућава корисничко прилагођавање параметара.
Образовна верзија кошта на 1.300 УСД / ИНР 90 000 Комерцијалне бродове у 2.050 УСД / ИНР 137.000
Снимке екрана СОЛАР ПРО верзије 4.3
(Сл.7а) Чаробњак за симулацију омогућава корак - на - Степ ПВ смерница за подешавање ПВ система
(Сл.7б) 3Д ЦАД интерфејс који приказује интерактивну сенчење и изградња зграде
(Сл.7Ц) Изграђени - у функцији Мицрософт Бинг Мап омогућава уградњу прекривања на сателитске слике
(Сл.7Д) Инсталациона функција аутоматског израда Арраи која олакшава прекривање модула на крову на крову
(Сл.7Е) Функција мапирања сјена која означава модуле под утицајем засјењења
(Сл.7Ф) Лако промените смер ожичења за оптимизацију система
(Сл.7Г) Успостављање различитих коефицијената узимајући у обзир факторе за губитак
(Сл.7Х) минут - на - минутни израчун снаге накупља киловате сваког минута
(Сл.7и) Графикон напајања генерисан након симулације
(Сл.7Ј) И - Прогурацирање криве и извоз у ЦСВ функцију
(Сл.7К) Извештај симулације са детаљним 12-месечним производима и економском анализом
Резиме бодова (укупни и критеријуми специфични)
(Аутор би желео да се захвали програмерима софтвера за подршку аспирантима који планирају да преузму ПВ системски дизајн као професију тако што омогућава да слободно преузимају, покушају да процене своје програме. То је у том духу створен да се овај извештај створи покушавајући да истакне оно што је јединствено да на други начин на којим је јединствено доживео сваки од ових софтверских резултата.
8 хелиоскоп
Хелиоссоп испоручује софистицирано на платформи - која наглашава једноставност без жртвовања аналитичке моћи, чинећи сложене дизајн система и енергетским симулацијама доступним соларним професионалцима различитих нивоа различите стручности.
Кључне карактеристике:
Интуитивно кориснички интерфејс
Хелиоссопа пружа интуитивно и лако - до - коришћење интерфејса, омогућавајући корисницима да брзо креирају и измене дизајне соларног пројекта користећи драг - и - функцију падајуће и интерактивне алате за мапирање.
Тачна симулација перформанси
Користећи напредно физичко моделирање технологије, софтвер тачно предвиђа перформансе фотонапонских система под различитим условима. Хелиоссопа разматра више фактора, укључујући сенчење, температуру, азимут и нагиб, пружајући поуздане прогнозе производње енергије.
Анализа сенки
Снажне функционалности анализе сјене омогућава детаљну симулацију и анализу ефеката засјењења на соларним панелима зградама, дрвећем и другим препрекама, помажући корисницима да максимизирају ефикасност система.
Оптимизација система
Корисници могу да оптимизују конфигурацију система, укључујући избор модула, конфигурацију претварача и електрични дизајн. Хелиоспопом аутоматски генерише оптимално решење, помажући корисницима у доношењу информисаних одлука током процеса дизајна.
Извештаји о пројекту
Генерирајте детаљне извештаје о пројекту, укључујући прогнозе перформанси, цртеже дизајна система и економске анализе. Ови извјештаји су непроцењиви за пројектне предлоге и комуникације клијента, унапређивање професионализма и веродостојности пројеката.
Хелиоссопа пружа свеобухватну подршку соларним пројектима, од почетног дизајна до коначне примене, обезбеђујући трошкове пројекта - ефикасност и ефикасност.
